锷式破碎机主要用于各种矿石与大块物料的中等粒度破碎,可破碎抗压强度不大于320Mpa的物料,分粗破和细破两种。该系列产品规格齐全,其给料粒度为 125mm~1020mm,是初级破碎首选设备。锷式破碎机广泛运用于矿山、冶金、建筑、公路、铁路、水利、化工、耐火材料及陶瓷等多种行业。

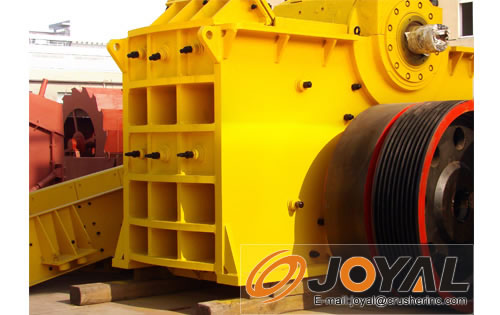

锷式破碎机的结构主要有机架、偏心轴、大皮带轮、飞轮、动颚、侧护板、肘板、肘板后座、调隙螺杆、复位弹簧、固定颚板与活动颚板等组成,其中肘板还起到保险作用。该系列锷式破碎机破碎方式为曲动挤压型,电动机驱动皮带和皮带轮,通过偏心轴使动颚上下运动,当动颚上升时肘板和动颚间夹角变大,从而推动动颚板向定颚板接近,与此同时物料被挤压、搓、碾等多重破碎;当动颚下行时,肘板和动颚间夹角变小,动颚板在拉杆、弹簧的作用下离开定颚板,此时已破碎物料从破碎腔下口排出,随着电动机连续转动破碎机动颚作周期性的压碎和排料,该破碎机实现批量生产。
型号 | 给料口 | 电机功率 |
生产能力 闭边排料口尺寸 |
重量 | |||||||||
50 | 70 | 80 | 100 | 125 | 150 | 200 | 225 | 250 | 300 | ||||
VPE400×600 | 600×400 | 30-40 | 26 | 38 | 45 | 60 | 75 | 6.32 | |||||
VPE500×750 | 750×500 | 45-60 | 40 | 60 | 70 | 90 | 112 | 130 | 8.75 | ||||
VPE500×900 | 900×500 | 60-75 | 45 | 72 | 85 | 100 | 130 | 10.5 | |||||
VPE600×900 | 900×600 | 60-75 | 105 | 130 | 160 | 182 | 14 | ||||||
VPE750×1050 | 1050×750 | 90-115 | 180 | 210 | 237 | 294 | 22.5 | ||||||
VPE800×1200 | 800×1200 | 115-150 | 210 | 250 | 280 | 320 | 350 | 26.65 | |||||
VPE1000×1200 | 1200×1000 | 130-150 | 265 | 302 | 370 | 402 | 44.5 | ||||||
VPE800×1350 | 800×1350 | 135-150 | 250 | 300 | 340 | 420 | 450 | 27.77 | |||||
VPE1000×1500 | 1500×1000 | 185-225 | 310 | 350 | 440 | 480 | 510 | 50.38 | |||||
VPE1200×1500 | 1500×1200 | 185-265 | 415 | 500 | 540 | 580 | 630 | 78 |
以上产量按破碎中等硬度的石灰石测定
