干式球磨机是物料被破碎之后,再进行粉碎的关键设备。它广泛应用于水泥,硅酸盐制品,新型建筑材料、耐火材料、化肥、黑色与有色金属选矿以及玻璃陶瓷等生产行业,对各种矿石和其它可磨性物料进行干式或湿式粉磨。

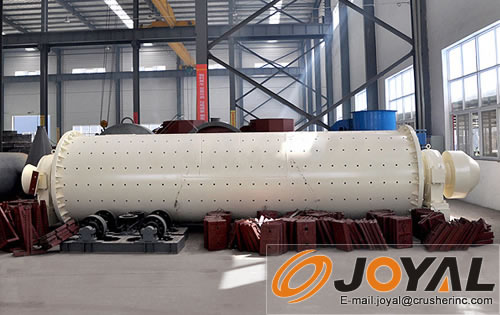

本机为卧式筒形旋转装置,外沿齿轮传动,两仓,格子型球磨机。物料由进料装置经入料中空轴螺旋均匀地进入磨机一仓,该仓内有阶梯衬板或波纹衬板,内装不同规格钢球,筒体转动产生离心力将钢球带到一定高度后落下,对物料产生重击和研磨作用。物料在一仓达到粗磨后,经单层隔仓板进入二仓,该仓内镶有平衬板,内有钢球,将物料进一步研磨。粉状物通过卸料箅板排出,完成粉磨作业。
本机由给料部、出料部、回转部、传动部(减速机,小传动齿轮,电机,电控)等主要部分组成。中空轴采用铸钢件,内衬可拆换,回转大齿轮采用铸件滚齿加工,筒体内镶有耐磨衬板,具有良好的耐磨性。另:根据物料及排矿方式,可选择干式球磨机和湿式格子型球磨机。
规 格 | 1000L | 1500L | 2000L |
筒 体 直 径 | 900㎜ | 950㎜ | 1000㎜ |
筒 体 长 度 | 2000㎜ | 2500㎜ | 3000㎜ |
筒 体 转 速 | 45转/分 | 43转/分 | 43转/分 |
功 率 KW
|
15KW | 18.5KW | 22KW |
生 产 能 力 | 3~4吨 | 5~6吨 | 7~8吨 |
